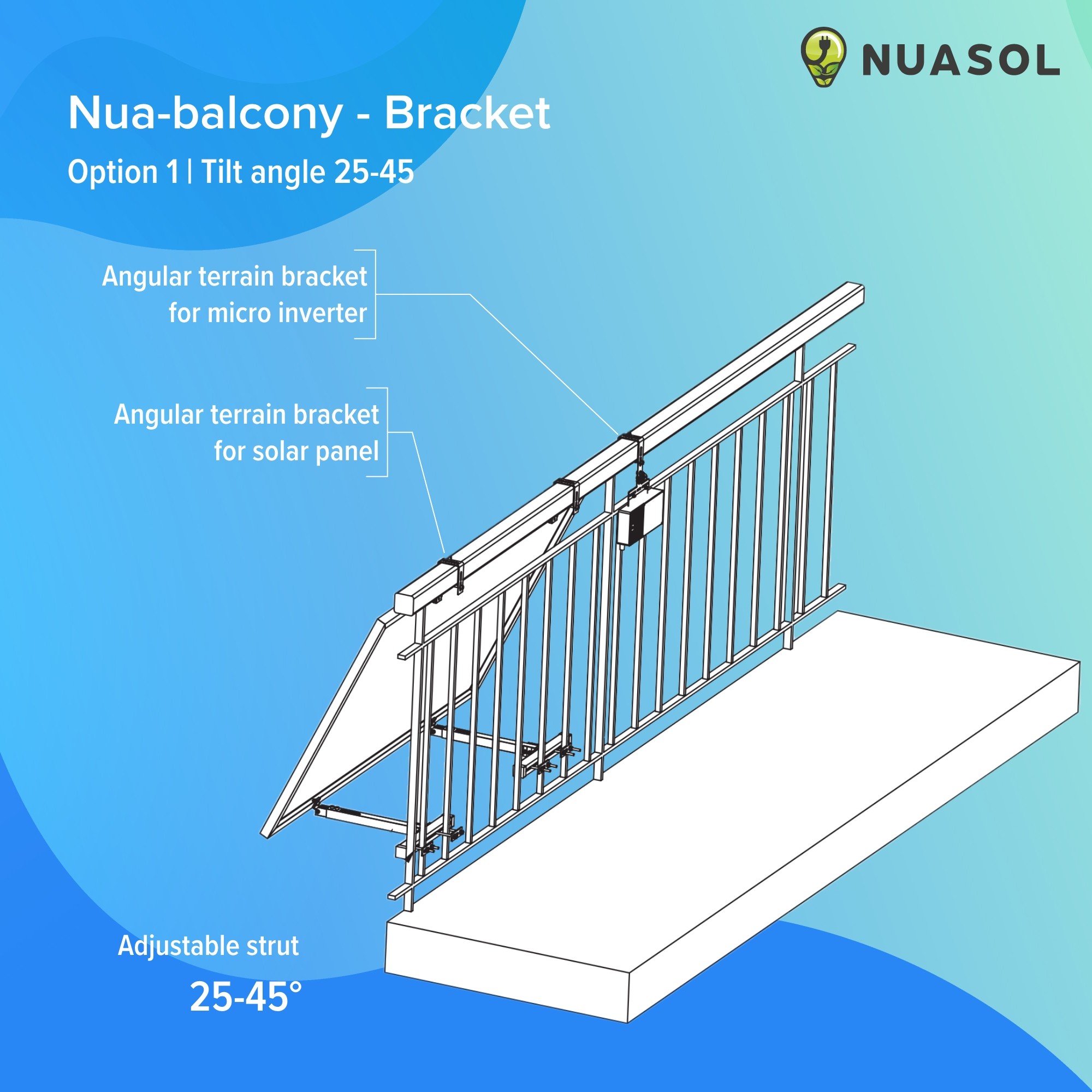

Soporte de barandilla opción 1 - 25-45
Con los soportes ajustables, puede fijar sus paneles solares a su barandilla y elegir un ángulo de inclinación de 25-45° para una alineación perfecta.

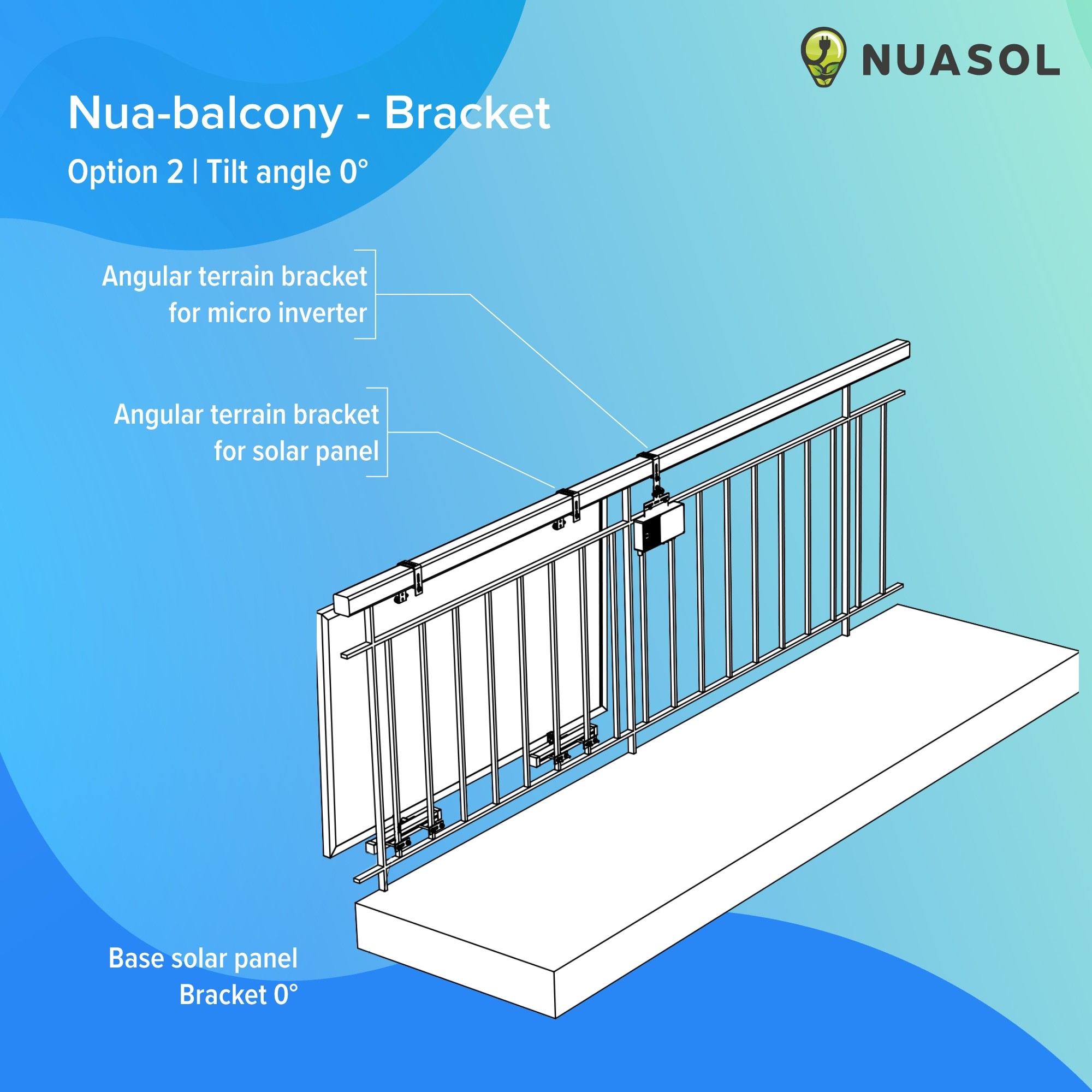

Opción de montaje en terreno 2 - 0
Con el soporte para terreno, puede fijar fácilmente un panel solar y su inversor a la barandilla de su balcón. Con el soporte básico, puede montar sus paneles en paralelo a la barandilla con un ángulo de inclinación de 0°.

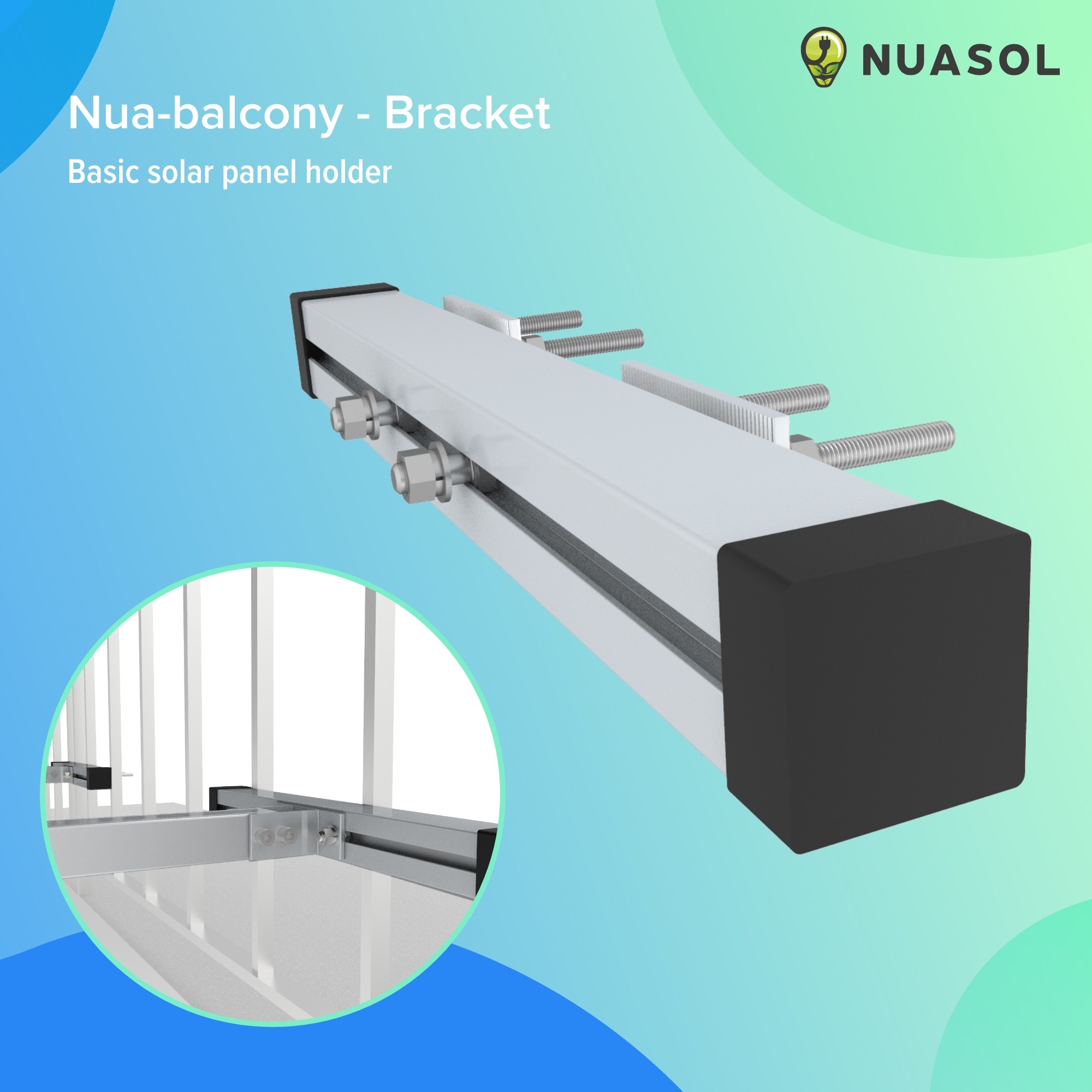

Carril de montaje
Tamaño del raíl: 35 x 35 x 400 mm
Material del raíl: aluminio AL6005-T5
Material de la tapa: EPDM
Espesor: 1,3 mm
Dimensiones de la placa adaptadora: 90 x 30 x 5 mm
Gancho para panel solar
Tamaño del gancho, sin conector:106x44x166mm
Diámetro máximo de la barandilla:80x80mm
Adecuado para tipo de barandilla:barandilla redonda
Material del gancho: acero inoxidable 304
Grosor del material:2mm
Material de la base:EPDM

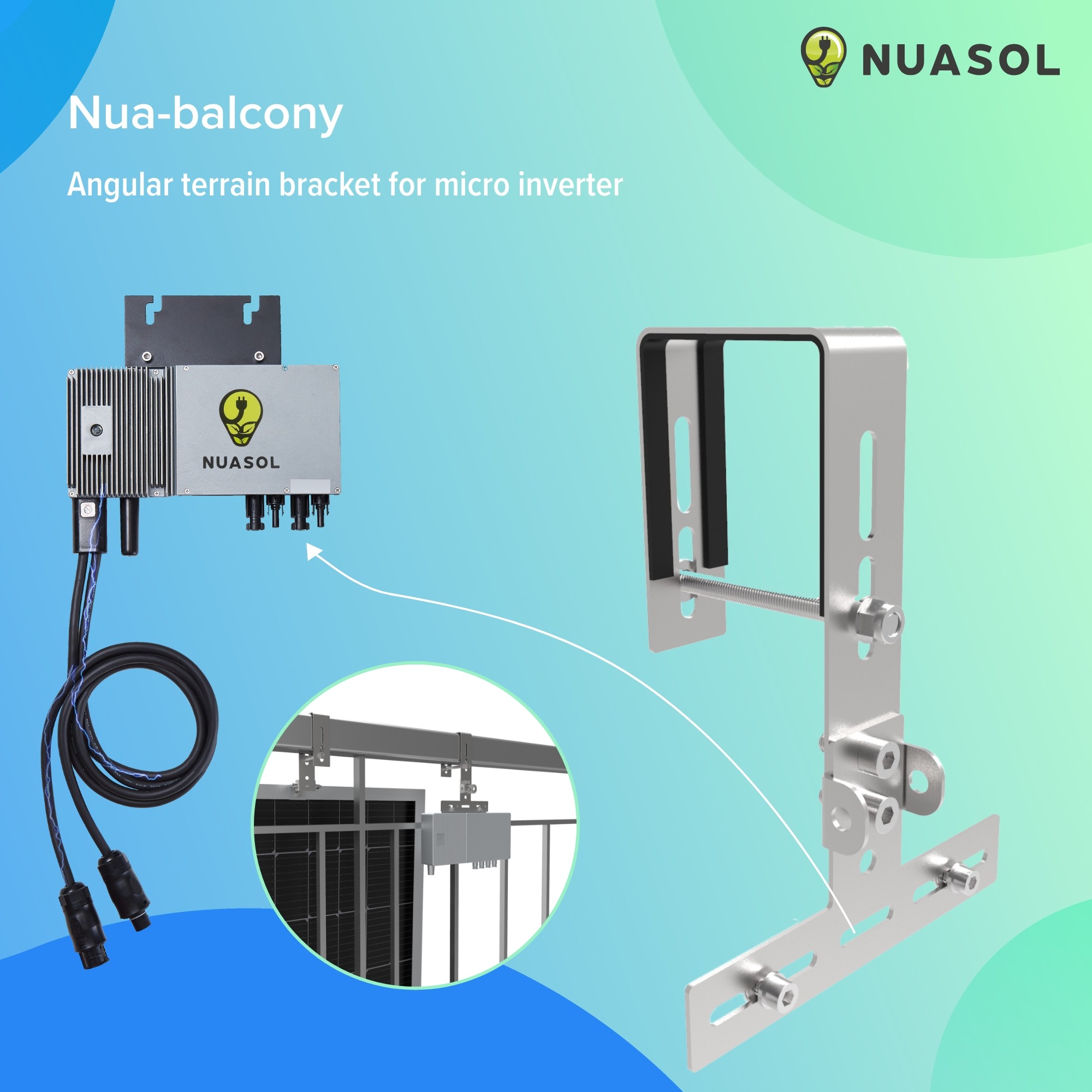

Gancho micro inversor
Tamaño del gancho:106x170x216mm
Diámetro máximo de la barandilla:80x80mm
Adecuado para tipo de barandilla:barandilla redonda
Material del gancho: acero inoxidable 304
Tamaño de la placa en T: 170x90x2mm

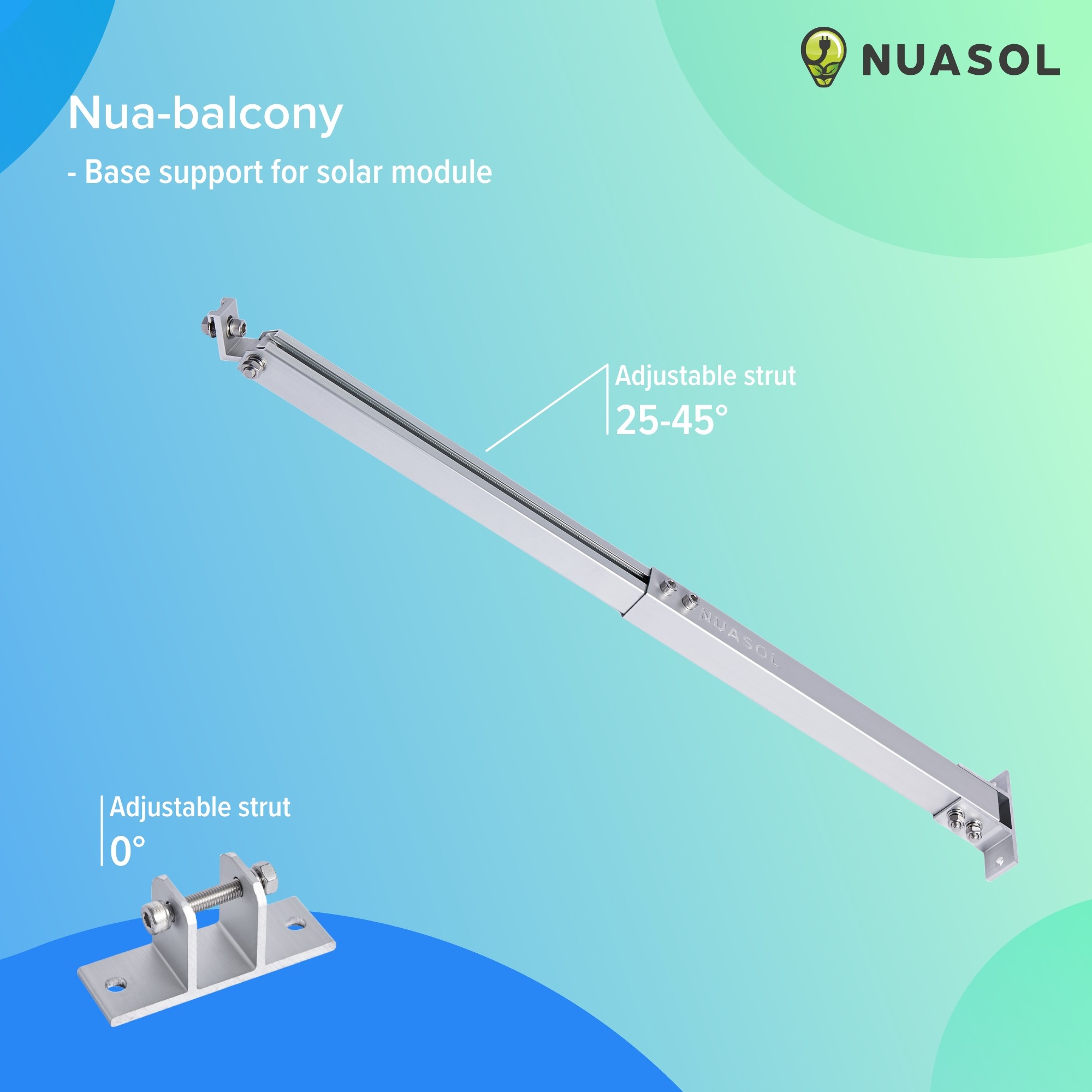

Gancho para ángulo de inclinación del panel solar
Puntal ajustable 25-45
Dimensiones (puntal largo) : 35 x 35 x 380 mm
Longitud ajustable: 380-670 mm
Tamaño incl. base y conector: 105 x 35 x 479 mm
Material: aluminio AL6005-T5
Espesor: 1,5 mm
Dimensiones del conector en L: 40,6 x 42,75 x 27,2 mm
Dimensiones de la base larga: 105 x 60 x 35 mm
Máx. Anchura del módulo: universal
Ángulo ajustable: 25-45
Base 0
Dimensiones - soporte: 105 x 40 x 35 mm
Material: Aluminio AL6005-T5
Espesor: 4 mm
Aspectos destacados
- Diseño click-in para montaje de módulos solares, estable
- Montaje de 25-45 grados y 0 grados
- Gran flexibilidad: el ángulo se puede ajustar libremente mediante los tubos telescópicos
- Gran capacidad de carga y gran estabilidad

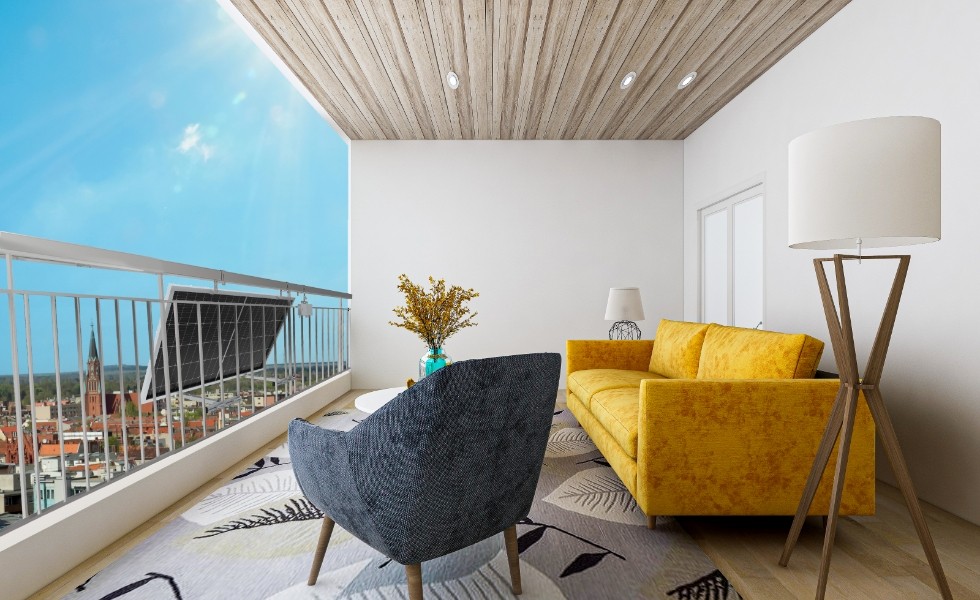

- Alta eficiencia: ideal para montar paneles solares en ángulo en barandillas de balcones
- Compatibilidad: Nuestro soporte fotovoltaico es adecuado para módulos solares de todos los tamaños
- Fácil de instalar y montar: Instalación rápida con fijaciones de acero inoxidable y colocación precisa de los orificios
- Seguridad comprobada por TÜV Süd, número de certificado: Z2 076828 0068 Rev. 00
Marca
NuaSol
SKU
4252023111959
Peso
4.20 kgs
Color
Plata
Longitud regulable
380-670 mm

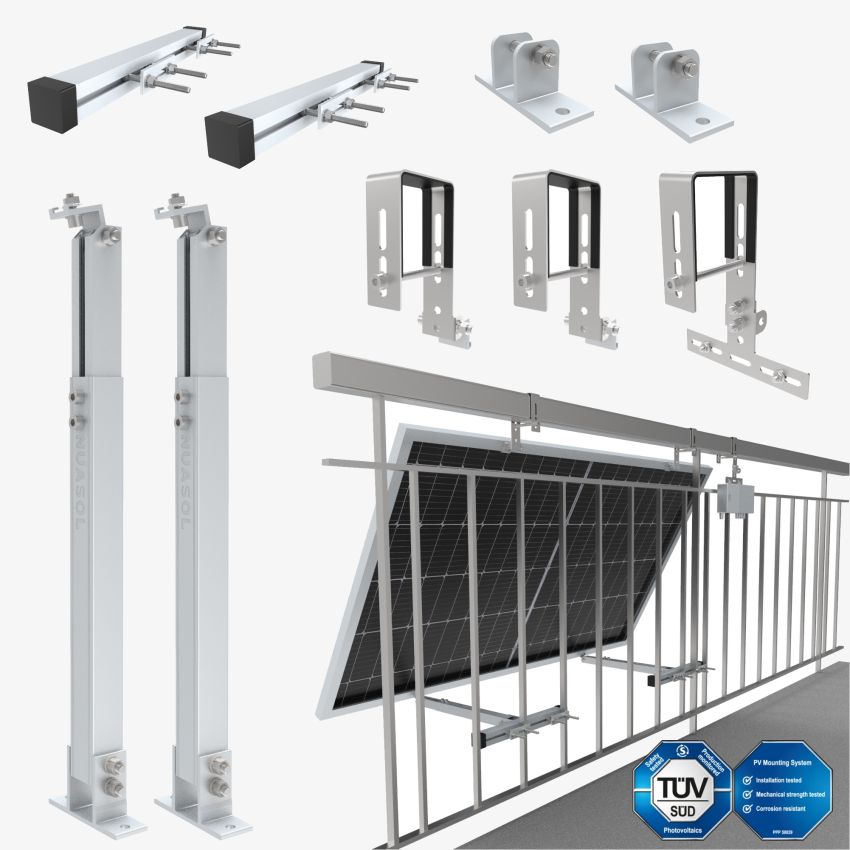

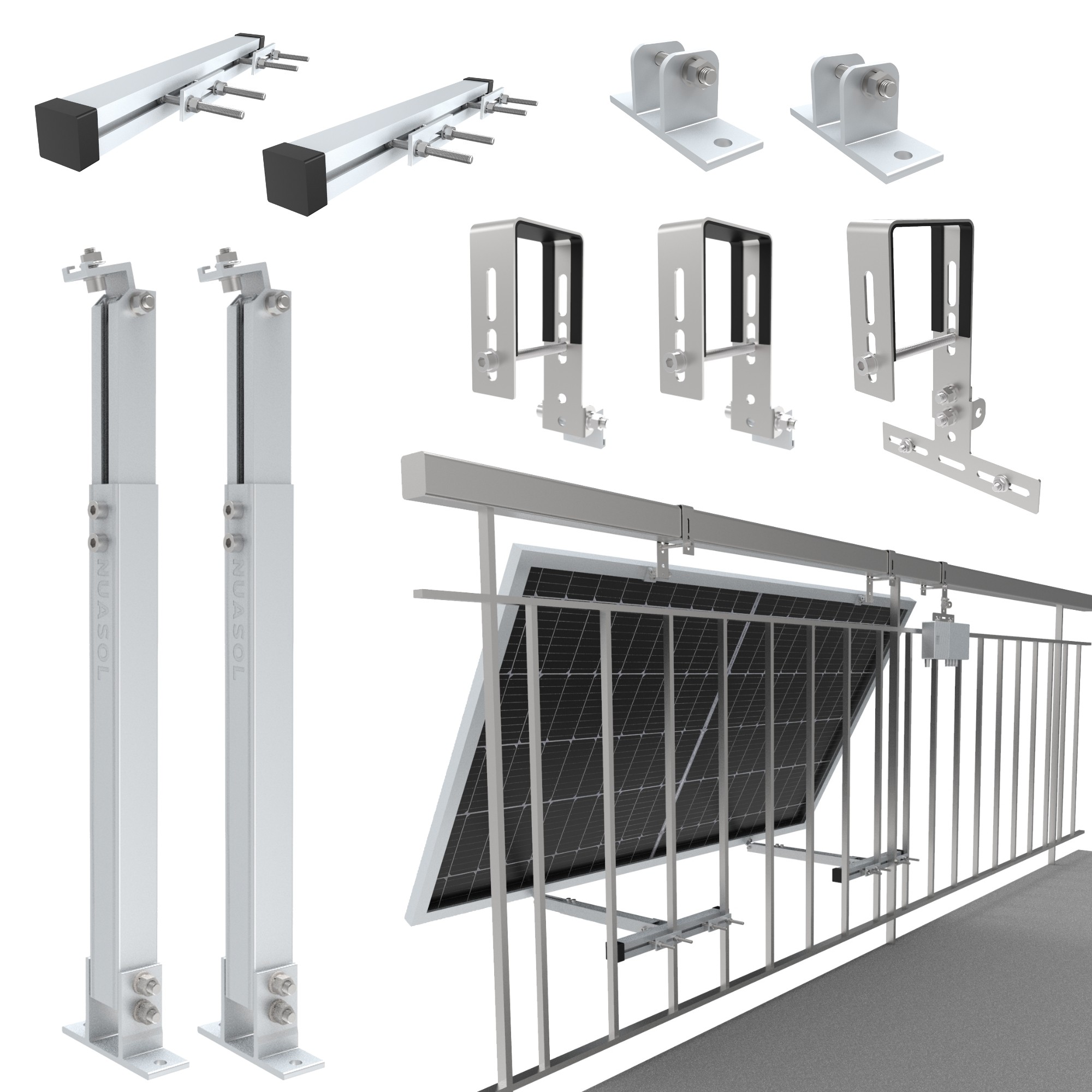

Volumen de suministro
- 1 gancho micro inversor
- 2x elemento base 0
- 2x soporte largo ajustable
- 2x carril de montaje
- 2x gancho para panel solar
Máx. Anchura del módulo
Universal
Dimensiones máximas de la barandilla
80x80mm
Dimensiones carril de montaje
35 x 35 x 400 mm
Tipo de barandilla a juego
angular
Material Grosor Gancho
2mm
Dimensiones incl. base y conector
105 x 35 x 479 mm
Dimensiones del conector en L
40,6 x 42,75 x 27,2 mm
Dimensiones puntal ajustable
35 x 35 x 380 mm
Dimensiones gancho panel solar
106x44x166mm
Dimensiones placa adaptadora
90 x 30 x 5 mm
Dimensiones - Soporte 0
105 x 40 x 35 mm
Dimensiones de la base larga
105 x 60 x 35 mm
NONE
MIT DEM KAUF DIESER AUKTION VERSICHERN SIE FOLGENDE ANGABEN: DIE BEDINGUNGEN LAUT §12 ABS. § 3 USTG WERDEN ERFÜLLT:
1. ANLAGE UNTER 30 KW PEAK
2. AUF ODER IN DER NÄHE VON PRIVATWOHNUNGEN, PRIVATHÄUSERN, WOHNUNGEN SOWIE ÖFFENTLICHEN UND ANDEREN GEBÄUDEN, DIE FÜR DAS GEMEINWOHL DIENENDE TÄTIGKEITEN GENUTZT WERDEN, GARTENLAUBE, DIE AUCH ZU WOHNZWECKEN GENUTZT WIRD
3. ICH BIN PRIVATPERSON UND BETREIBER DER ANLAGE
4. KEIN GEWERBLICHER WEITERVERKAUF
5. HAFTUNG DES KUNDEN FÜR FALSCHE ANGABEN
6. ALLE ERWORBENEN TEILE WERDEN AUSSCHLIESSLICH IN DER ANLAGE VERBAUT UND SIND WESENTLICHE KOMPONENTEN FÜR DEN BETRIEB DER PV-ANLAGE. WEITERE NACHWEISE ÜBER DEN VERBAU DER ANLAGE KÖNNEN BEI BEDARF VON MIR ERBRACHT WERDEN.
Ajuste del ángulo
0° & 25-45°
Gancho de material
Acero inoxidable 304
Designación del modelo
NS-HE-EBKM-E
Número de paquetes
1
Familia de productos
Balcony bracket
